Артикул:
691-31
Характеристики
Артикул
—
691-31
Длина в упаковке
—
325 мм
Высота в упаковке
—
60 мм
Ширина в упаковке
—
90 мм
В корзину

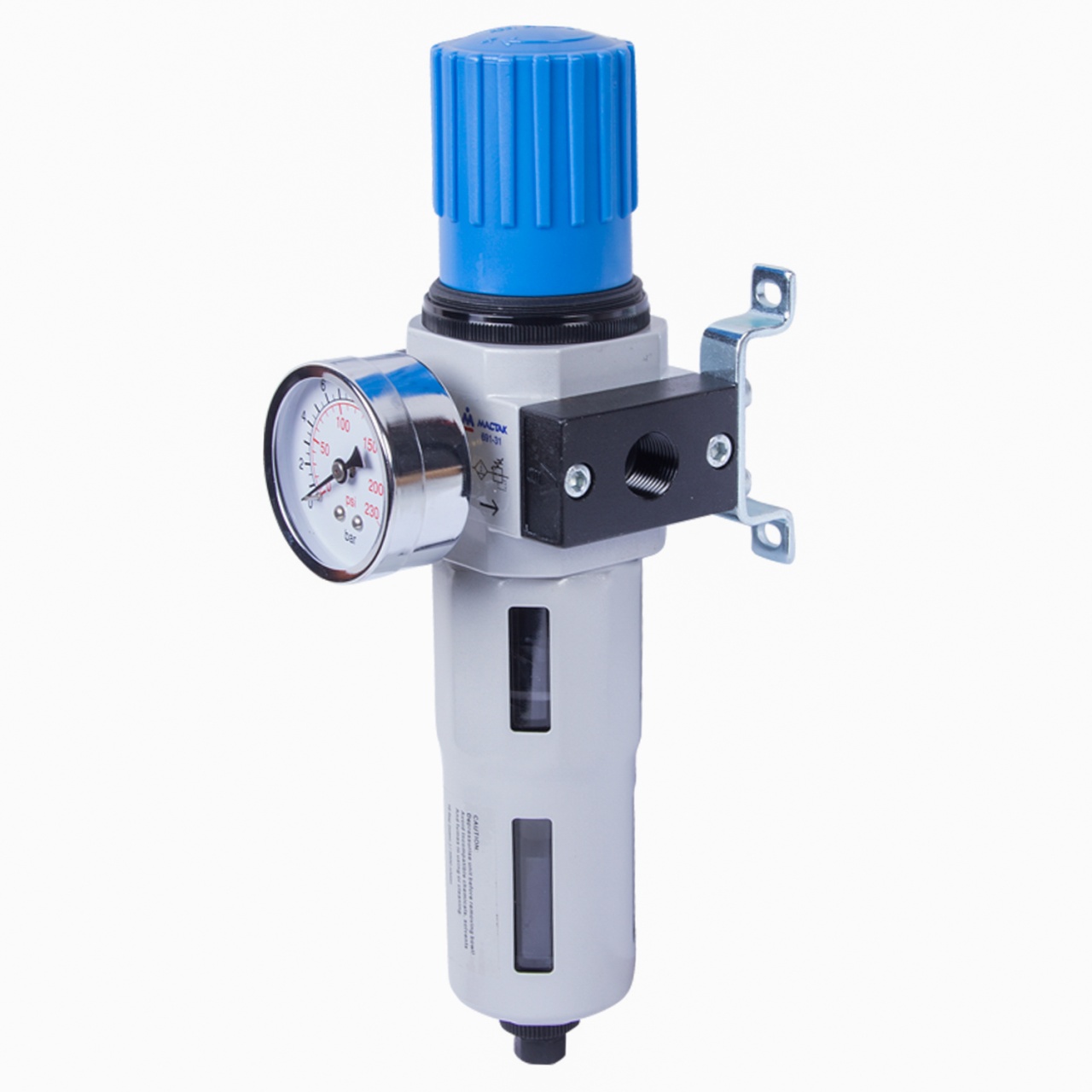

Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка давления воздуха) для пневматического инструмента и оборудования.
Меры предосторожности:
Соблюдайте правильность подключения блока в воздушную магистраль.
Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
Технические характеристики:
Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 3500
Сброс конденсата - автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объём колбы, мл 140
Соединение, резьба вход/выход 3/8” внутр. / 3/8” внутр.
Габариты, мм 325х90х57
Вес, кг 1,3
Меры предосторожности:
Соблюдайте правильность подключения блока в воздушную магистраль.
Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
Технические характеристики:
Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 3500
Сброс конденсата - автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объём колбы, мл 140
Соединение, резьба вход/выход 3/8” внутр. / 3/8” внутр.
Габариты, мм 325х90х57
Вес, кг 1,3

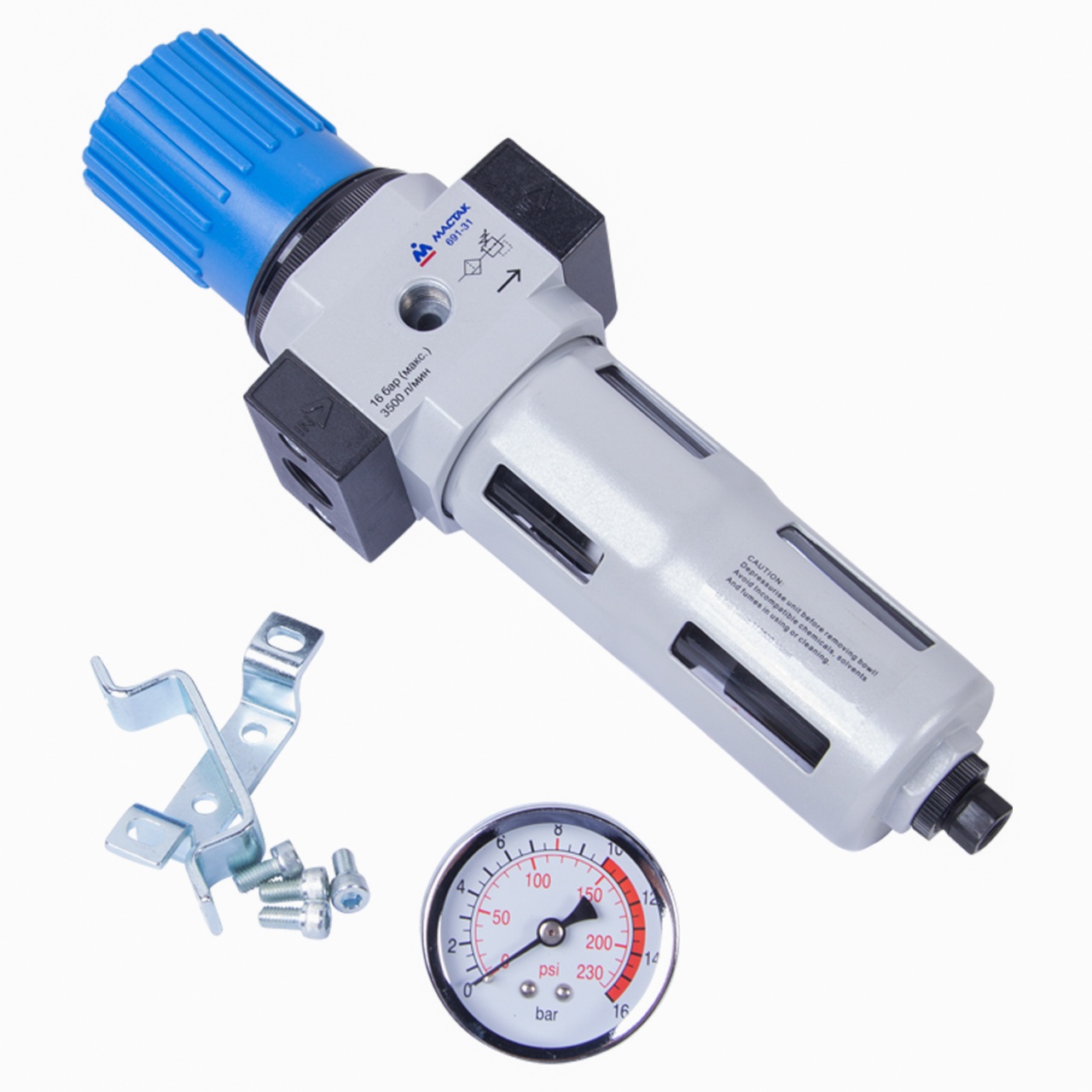

Конструкция устройства:
-
Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
-

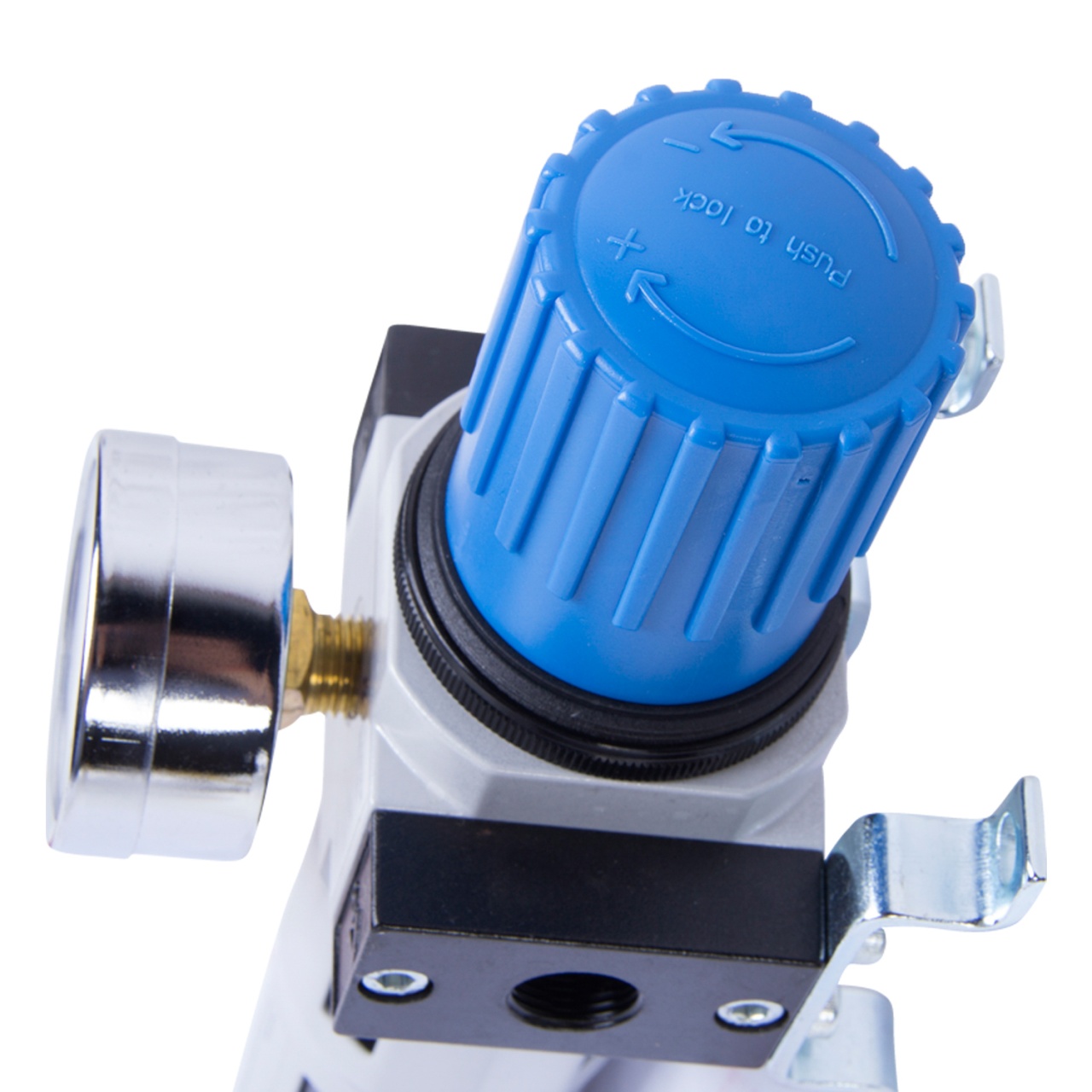

Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
-
Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
